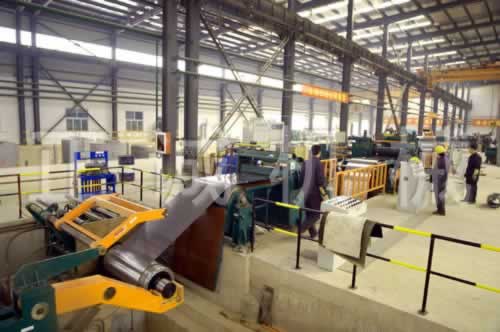

高速圓盤開卷-縱剪機-收卷生產線
高速圓盤開卷-縱剪機-收卷生產線

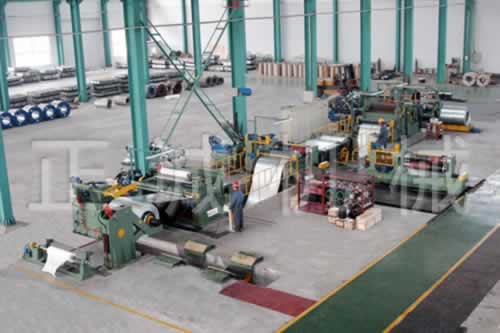

高速圓盤開卷-縱剪機-收卷生產線用于將不同規格的卷材，經過開卷、分條、收卷成為所需定寬尺寸的卷實料，以供各種沖壓生產線使用。
該生產線布線合理、操作方便、自動化成度高，生產效率高，可加工各種冷軋和熱軋卷板、硅鋼板、不銹鋼板、彩板、鋁板以及電鍍后或涂裝后的各類金屬板材。廣泛應用于汽車、集裝箱、家電、食品、包裝、建材等金屬板材加工行業。該生產線主要由上料小車、開卷機、縱剪機、廢料收卷機、料頭或料尾剪切機、漲力控制機及收卷機等設備組成，同時在各機之間還配有擺式中間橋、夾送裝置、糾偏裝置等。該生產線是集機、電、液、氣于一體的自動卷材處理設備。
 |
 |
 |
| 0.3－2X1600高速縱剪機 | 邊絲機構 | 不銹鋼高速縱剪機組 |
 |
 |
 |

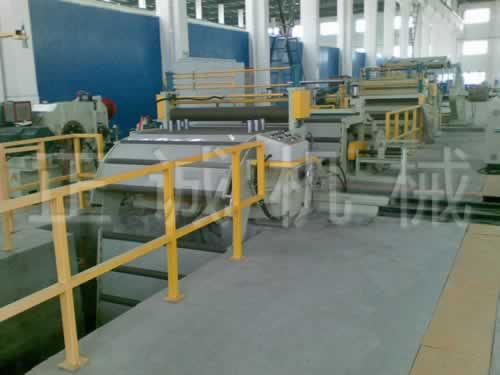

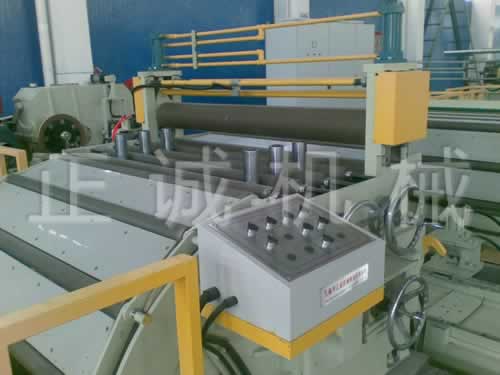

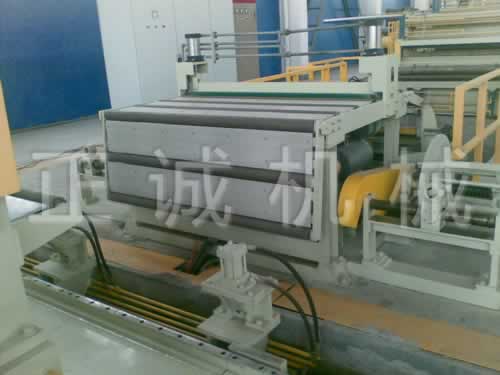

| 儲料渡橋 | 0.3-3X1600高速縱剪機組 | 導向機構 |
 |
 |
|

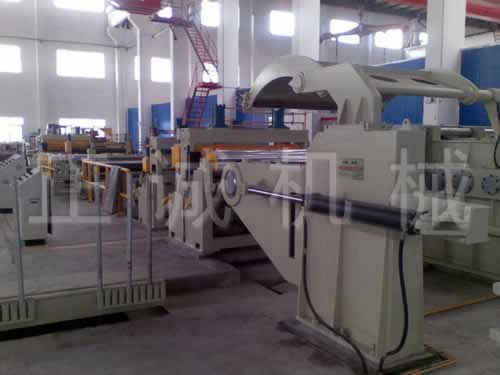

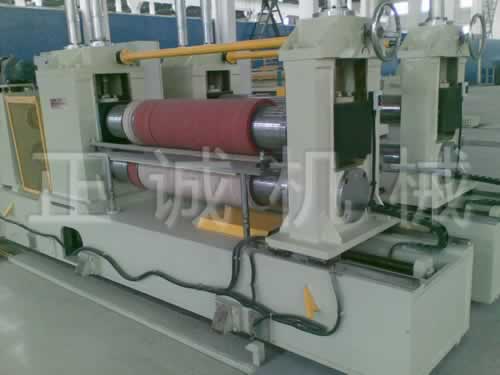

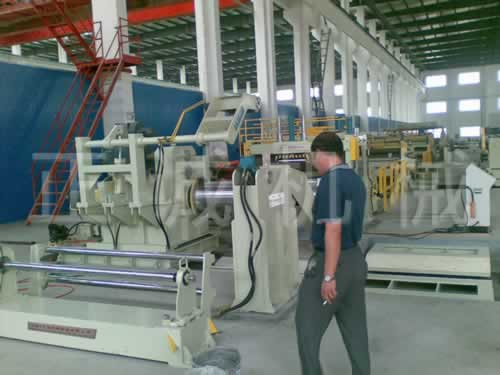

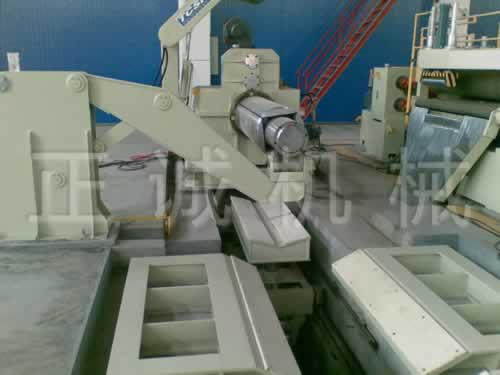

| 壓引五輥矯送 | 液壓單臂開卷機 | 液壓收卷部分 |
 |
 |
 |

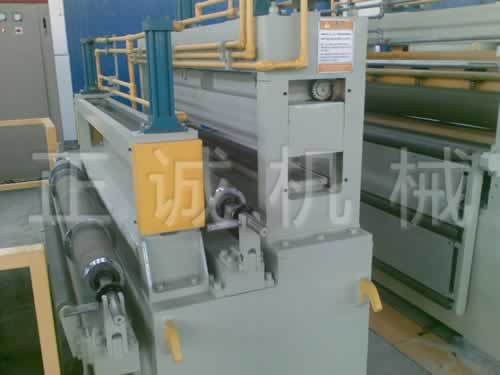

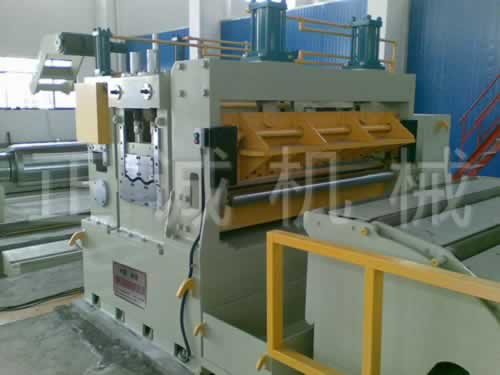

| 液壓縱剪部分 | 預分料液壓阻尼機構 | 縱剪機 |
主要技術數據:
型號
|
0.5×1000
|
0.5×1200
|
2×1250
|
2×1600
|
3×1250
|
3×1600
|
6×1600
|
可加工板厚 |
0.15-0.5
|
0.3-0.5
|
0.3-2
|
0.3-2
|
0.5-3
|
0.5-3
|
1-6
|
可加工板寬
|
600-1000
|
600-1250
|
600-1250
|
600-1600
|
600-1600
|
600-1600
|
600-1600
|
縱剪條數
|
30
|
12-30
|
12-30
|
12-30
|
8-15
|
8-15
|
3-13
|
縱剪條寬度精度
|
±0.5
|
±0.1
|
±0.1
|
±0.1
|
±0.15
|
±0.15
|
±0.25
|
線速度
|
10-100
|
10-80
|
10-80
|
10-80
|
10-80
|
10-80
|
10-60
|
可開卷重量(T)
|
5
|
10
|
10
|
15
|
20
|
30
|
30
|
可開卷內徑
|
Φ508
|
Φ508
|
Φ508
|
Φ508
|
Φ508Φ610
|
Φ508Φ610
|
Φ508Φ610Φ760
|
卷取內徑
|
Φ508
|
Φ508
|
Φ508
|
Φ508
|
Φ508
|
Φ610
|
Φ610Φ760
(任取一種) |
如果需要高速圓盤開卷-縱剪機-收卷生產線的規格，了解高速圓盤開卷-縱剪機-收卷生產線的原理以及高速圓盤開卷-縱剪機-收卷生產線的價格，或者遇到了高速圓盤開卷-縱剪機-收卷生產線常見問題，請聯系無錫高速圓盤開卷-縱剪機-收卷生產線的制造商——無錫正誠機械
